Давно хотел выложить сборку, чтоб не думали что я не чего не собираю но времени не было. И вот все таки нашел время и выкладываю на ваш суд вторую модель из оригинал Т-33
Немного истории.
Проектирование легких плавающих танков в Советском Союзе началось осенью 1931 года, когда УММ РККА получило информацию об испытании в Великобритании амфибии Vickers-Carden-Loyd. Работы поручили Опытно-конструкторскому отделу (ОКМО) завода «Большевик» под руководством С. Гинзбурга. Причем никакими сведениями об английской машине, кроме фотографий и общих тактико-технических характеристик, советские инженеры не располагали. Базой для проектирования первого советского плавающего танка послужил «легкий трактор-тягач Карден-Лойд грузоподъемностью до 3-х тонн» (три таких машины были закуплены у фирмы Vickers еще в 1930 году). Следует сказать, что этот трактор изначально разрабатывался англичанами как сельскохозяйственный или коммерческий и не предназначался для использования в армии. Тем не менее, советские конструкторы использовали ходовую часть и компоновку трактора (с расположением двигателя вдоль правого борта). Сделано это было не случайно - на приводимых в иностранной печати фотографиях амфибии Vickers-Carden-Loyd было хорошо видно, что и на английской машине использовалась ходовая часть по типу легкого трактора. Найти онлайн фаркоп киа на нашем сайте. Тактико-технические характеристики
плавающего танка Т-33
Год выпуска 1932
Экипаж 2
Масса, т 3
Габаритные размеры:
длина, м
ширина, м
высота, м
3,802
2,105
1,845
Клиренс, м 0,28
Ширина траков, м 0,224
Броневая защита, мм Лоб корпуса 9 мм
Борт корпуса 9 мм
Башня 7 мм
Корма 9 мм
Крыша 7 мм
Днище 4 мм
Вооружение 7,62-мм пулемет ДТ.
Боезапас 2520 патронов
Двигатель "АМО-2", 6-и цилиндровый
карбюраторный, 63 л.с
Коробка передач 4 вперёд и 1 назад
Среднее удельное
давление на грунт, кг/см2 0,42
Запас топлива, л 110
Запас хода, км по шоссе - 200
по грунту - ?
Макс. скорость, км/ч по шоссе - 45
на плаву - 7-8
Преодолеваемые препятствия:
подъём, град
ров, м
стенка, м
40
1,5
0,86

Опытный образец нового танка, первоначально проходившего под обозначением «Селезень», а затем получившего индекс Т-33, был готов к весне 1933 года. В связи с тем, что С. Гинзбург в составе советской закупочной комиссии убыл в Италию, для приобретения образцов бронетанковой и автотракторной техники, завершение работ по проектированию и постройке Т-33 шло под руководством М. Зигеля. В конце марта 1932 года опытный образец танка был изготовлен на заводе «Большевик» и вышел на испытания.
Внешне Т-33 во многом походил на английский Vickers-Carden-Loyd. Броневая защита была противопульной, выполненной из листов толщиной 4, 7 и 9 мм. Броневые листы, соединялись заклепками с последующей герметизацией стыков. Для повышения плавучести вдоль бортов устанавливались деревянные коробообразные поплавки, обитые жестью. Изнутри поплавки заполнялись пробкой или сушеными водорослями. На танке устанавливался четырехтактный карбюраторный двигатель "АМО-2" ("Геркулес") жидкостного охлаждения мощностью 63 л.с. (46 кВт). Он вместе с радиатором устанавливался в корпусе справа, трансмиссия - главный фрикцион, коробка перемены передач от автомобиля АМО-3 и бортовые фрикционы - в передней части корпуса. Емкость топливных баков составляла 110 л. Запас хода достигал 200 км.
Подвеска блокированная, с листовыми рессорами. Со стороны каждого борта были расположены две двухкатковые тележки. Последние опорные катки выполняли роль направляющих колёс. Поддерживающие катки отсутствовали. Ведущие колёса переднего расположения имели цёвочное зацепление с гусеницами.
Экипаж Т-33 - механик-водитель и командир - располагались слева, один за другим. Танк был вооружен 7,62-мм пулеметом ДТ, закрепленным в шаровой установке во вращающейся башне. Поворот башни производился с помощью двух рукояток, приваренных внутри нее. Боекомплект к пулемету составлял 2520 патронов, снаряженных в 40 пулеметных дисках. Для наблюдения за полем боя на башне устанавливался откидной колпак со смотровыми щелями. Ходовая масть машины была изготовлена по образу и подобию английской амфибии Vickers-Carden-Loyd. Движение на плаву осуществлялось при помощи трехлопастного винта и руля. Перед башней устанавливался волноотражательный щиток.
В ходе заводских пробегов 3-тонный Т-33 показал на суше скорость до 42 км/ч и до 4 км/ на плаву. В начале апреля 1932 года новый танк был продемонстрирован представителям командования РККА. В своем докладе, датированном 15 апреля 1932 года, один из представителей УММ РККА на заводе «Большевик» сообщал об этом следующее: «Изготовлен первый опытный образец плавучего сверхлегкого танка типа амфибии Карден-Лойд с применением мотора АМО-3 и ходовой части трактора Карден-Лойд. Танк прошел предварительные испытания и был продемонстрирован замнаркома тов. Тухачевскому 10 апреля сего года на Неве, причем показал способность надежно плавать даже в условиях быстрого течения. Скорость 2 - 3 км/ч при движении против течения. После подбора соответствующего винта скорость предполагается увеличить до 7 - 8 км/ч».
На М. Тухачевского показ амфибии, уверенно маневрирующей среди плывущих по Неве льдин, произвел очень благоприятное впечатление. Несколько дней спустя, отправляя телеграмму с различными указаниями советской закупочной комиссии в Италию, Тухачевский написал: «Передайте Гинзбургу, что его «утка» плавает и весьма успешно. Результаты испытаний самые благоприятные». Но, несмотря на лестные отзывы Тухачевского и других руководителей Красной Армии, у танка Т-33 оказалось большое количество недостатков и недоработок. Для принятия на вооружение армии эта машина не годилась. Однако опыт по созданию первого отечественного плавающего танка был использован при создании последующих советских амфибий.
Т-33 от ADW MODEL. Спасибо Игорю (пупок) за данный журнал. Первое впечатление от журнала положительное, качество печати отличное и бумаги. Хотя может есть и получше но это второй оригинал в моих руках. Но при сборке начались огорчения связанные с инструкцией, или не показаны как собирать отдельные части или номера не соответствуют деталям.

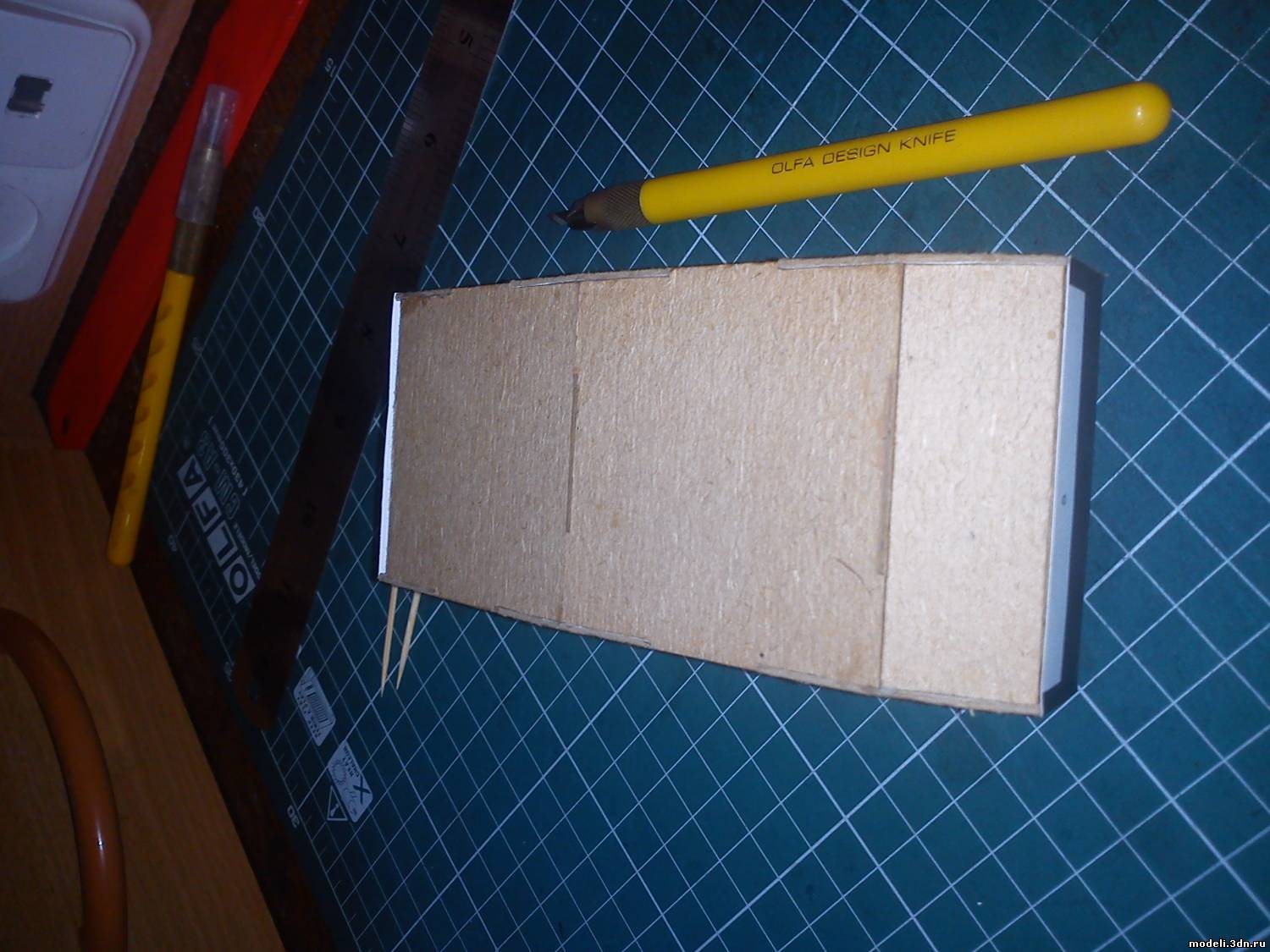

Вот сама сборка. С корпусов все отлично как сходимость так инструкция.

Далее я не фоткал отдельные части сборки, вот что имею на данный момент. Сборка ведется на работе после занятий с детьми.


Жду критики. Если есть вопросы задавайте.
Прикрепления: 3661696.jpg (157.9 Kb) · 7510705.jpg (167.1 Kb) · 3205056.jpg (161.2 Kb) · 8249527.jpg (104.1 Kb) · 4103555.jpg (154.2 Kb) · 5903728.jpg (161.0 Kb) · 5799091.jpg (140.8 Kb) · 8227629.jpg (159.3 Kb) · 3880232.jpg (182.4 Kb)


Брат может не быть другом, но друг - всегда брат.
*******************************************
Друга долго ищут, с трудом находят и трудно его сохранить.
Публий

Заслуги
Бог сайта и форума За 10 сообщений За 20 сообщений За 30 сообщений За 40 сообщений За 50 сообщений
modeliДата: Четверг, 18.04.2013, 22:23 | Сообщение # 2
Admin
Группа: Администраторы
Сообщений: 1286
Награды: 7
Репутация: 18
Статус: Offline
На данный момент готовы ведущие катки и тележки:

Винт и руль, в рабочем состоянии biggrin
Прикрепления: 6082400.jpg (286.8 Kb) · 9456583.jpg (187.6 Kb) · 9652752.jpg (91.5 Kb) · 8036715.jpg (185.4 Kb)


Брат может не быть другом, но друг - всегда брат.
*******************************************
Друга долго ищут, с трудом находят и трудно его сохранить.
Публий

Заслуги
Бог сайта и форума За 10 сообщений За 20 сообщений За 30 сообщений За 40 сообщений За 50 сообщений
modeliДата: Среда, 15.05.2013, 12:44 | Сообщение # 3
Admin
Группа: Администраторы
Сообщений: 1286
Награды: 7
Репутация: 18
Статус: Offline

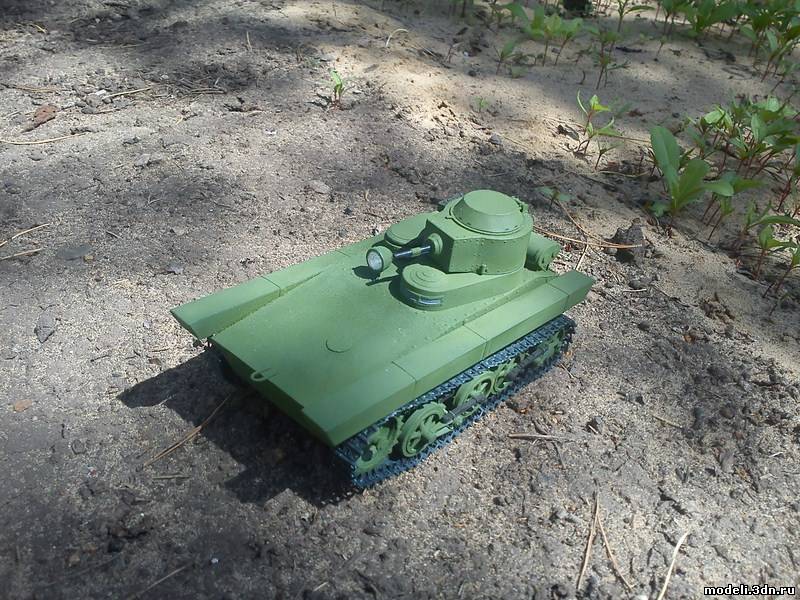

Наконец доделал Т-33, уже как 2 недели назад biggrin Модель перекрашена по ряду причин. Гусянка сделана сборной (бумажная) и покрашена. Ну и сами фото:


Прикрепления: 6725182.jpg (214.4 Kb) · 0308852.jpg (209.6 Kb) · 4813475.jpg (164.2 Kb) · 4061575.jpg (217.5 Kb) · 8851410.jpg (199.6 Kb) · 7644581.jpg (193.0 Kb) · 4187085.jpg (188.8 Kb) · 7508507.jpg (229.2 Kb) · 0737064.jpg (229.2 Kb) · 7519532.jpg (191.6 Kb)


Брат может не быть другом, но друг - всегда брат.
*******************************************
Друга долго ищут, с трудом находят и трудно его сохранить.
Публий

Заслуги
Бог сайта и форума За 10 сообщений За 20 сообщений За 30 сообщений За 40 сообщений За 50 сообщений
werner618740Дата: Воскресенье, 26.05.2013, 12:44 | Сообщение # 4
Сержант
Группа: Друзья
Сообщений: 50
Награды: 0
Репутация: 0
Статус: Offline
Крутяк! здорово сделано!

Если ты ищешь то, что ты хочешь, то всё получится!!!

Заслуги
За 10 сообщений За 20 сообщений За 30 сообщений За 40 сообщений
messer131Дата: Воскресенье, 26.05.2013, 22:23 | Сообщение # 5
Лейтенант
Группа: Друзья
Сообщений: 176
Награды: 3
Репутация: 22
Статус: Offline
Прекрасная модель. Мои поздравления. Особенно понравилась подвижная ходовая и сборные гусеницы - придаёт реальности.
